神马午夜不卡片,十八破女处www视频,日韩吃奶摸下aa片免费观看,少妇被躁爽到高潮,色综合久久无码五十路人妻

NIST SRM 717 A硼玻璃粘度(標準品)主要用于檢查測試方法和校準設備根據(jù) ASTM 程序 C 965-81 [1] 測定玻璃的粘度。 SRM 717a 的一個單元由標稱尺寸為 40 mm x 40 mm x 150 mm 和標稱質量 570 g 的硼硅酸鹽玻璃塊組成。

作為溫度函數(shù)的認證粘度值是從七個合作實驗室的結果中獲得的，用于計算 Fulcher 方程的一致擬合，如下所示：

Log10 [粘度 (Pa·s)] = –2.5602 + 4852.2/(t – 192.462) (1)

其中 t 是以攝氏度表示的溫度。

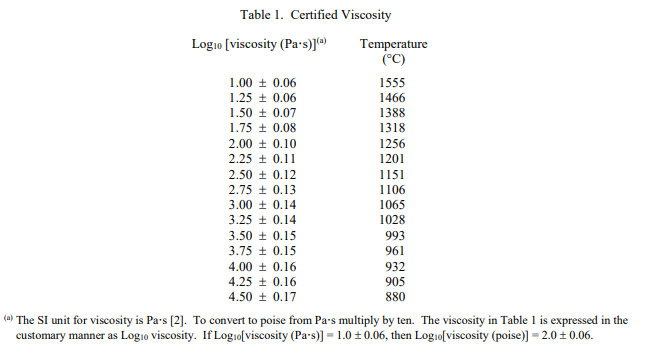

認證值：根據(jù) Fulcher 方程 (1) 的一致擬合，計算了認證粘度值與溫度的關系，并列于表 1 中。

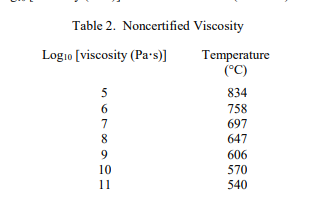

信息值：834 °C 至 540 °C 溫度范圍和硼硅玻璃固定點溫度的非認證粘度值僅在表 2 和表 3 中提供信息。信息值不能用于建立計量溯源性。

認證到期：NIST SRM 717 A硼玻璃粘度(標準品)的認證在規(guī)定的測量不確定度范圍內(nèi)無限期有效，前提是按照本證書中給出的說明處理和存儲 SRM（請參閱“用戶注意事項”）。因此，不需要定期重新校準或重新認證此 SRM。這如果 SRM 損壞、污染或以其他方式修改，則認證無效。

用戶注意事項：此 SRM 與許多硼硅酸鹽一樣，在高溫下易揮發(fā)，尤其是在 1400 °C 以上。應注意確保 SRM 不會長時間暴露在接近或高于 1400 °C 的溫度下，因為揮發(fā)可能存在一定的時間依賴性。經(jīng)驗有表明反復重熔玻璃也會發(fā)生揮發(fā)，重熔將使認證失效。

來源

這種SRM的玻璃是從康寧公司(康寧，紐約州)獲得的。實驗室間測量是在ASTM小組委員會的主持下進行的，包括玻璃的物理和力學性能的C14.04和玻璃標準材料的C14.91。

驗證值：根據(jù)Fulcher方程(1)的一致擬合，計算出粘度與溫度的關系，并在表1中列出。驗證的不確定度為Fulcher方程95%的同時置信區(qū)間。計量溯源是以攝氏度表示的Sl導出的溫度單位。
